HRWG- -21 T型熱電偶輸入溫度隔離變送器
分類：
詳細信息
■功能概述
HRWG-21 T型熱電偶輸入溫度隔離變送器是一種小型化DIN導軌式結構的儀表。它將來自熱電偶的熱電勢信號轉換為與溫度成線性關系的4~ 20mADC (或1~5VDC)隔離信號輸出。
右圖是這種儀表的面板布置圖。面板上繪有接線示意圖,還設有電源指示燈、零點調整電位器和量程調整電位器。

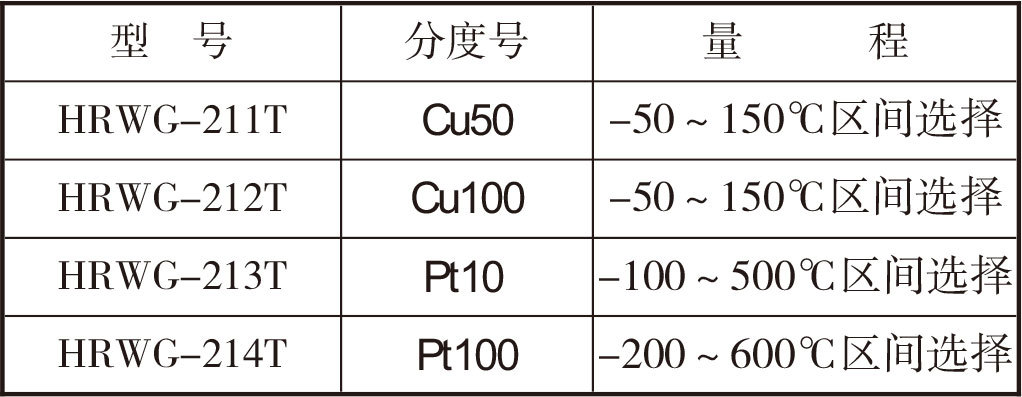

■型號規格
■供電電源
●電源電壓:24VDC±10%
●電源指示:通電時,綠色LED電源指示燈
●電流消耗:<38mA(24VDC供電時)
●功率損耗:<1W(24VDC供電時)
■輸入
●輸人熱電偶類型:Pt100、Pt10、Cu50、Cu100等各種熱電偶
●引線電阻:≤5Ω
■輸出
●輸出電流:4 ~ 20mA；其它指定電流。
●輸出電壓:1~ 5V；其它指定電流。
●電流輸出允許輸出負載:≤350Ω(注:需特殊負載可制定)
●電壓輸出阻抗:≤500Ω
●輸出紋波: <10mVp-p
■綜合技術參數
●標準精度:±0.2%
●溫度漂移:±0.015%/℃
●溫度補償范圍:-5~ +60℃
●冷端補償誤差:±1℃
●響應時間: <0.5S(0~ 90%)
●穩定時間:≤5min
●電源變化影響: <±0.1%(允許電壓范圍)
●零點調整范圍:-5% ~ +5%(通過零點旋鈕調整)
●滿度調整范圍:95% ~ +105%(通過滿度旋鈕調整)
●隔離能力:輸人-輸出-電源之間1.5KV,1min/50HZ
●絕緣電阻:輸入-輸出-電源之間≥100MΩ/500VDC
●工作環境溫度:-20~ +60℃
●存儲環境溫度:-40~ +80℃
●環境濕度范圍:5~ 95%(無冷凝)
●整機重量:約150g
■ 端子編號.外形尺寸圖.安裝尺寸圖
●外形尺寸:厚度26x高度80x長度80(mm)
外形尺寸
●35mm標準DIN導軌卡式安裝，安裝時請注意卡位穩定、牢固。
●建議盡可能垂直安裝。如果需要橫式水平安裝,仍可保證性能一致。
垂直安裝圖示意圖
■應用．端子接線圖
配合DCS/PLC等控制系統或其它單元組合儀表應用
●連接至控制系統:各款DCS/PLC的AI卡,接收電流或電壓信號。
●適用于連接的現場設備:E、K、S、B等各種熱電偶信號。
●連接端子:采用截面積0.5口2.5mm2的多束或單股電纜,通過螺絲壓緊連接。
（一入一出）
溫度
電流
熱電偶
